스텐레스망
HOME
>
회사소개
>
스텐레스망
메쉬
- 스텐망의 망눈을 표시하는 단위로써 1인치(25.4M)사이에 있는 망눈의 수를 말합니다
- 통상 스텐망은 세로의 메쉬를 먼저 표시하고 가로의 메쉬를 후에 표시합니다
- 좌측 도면은 4x4메쉬(선경 1.2mm)를 나타내는 그림 입니다
개목
- 망을 구성하고 있는 선과 선의 간격을 개목이라고 하며 아래의 공식에 의하면 계산됩니다.
- 개목(mm)=25.4 ÷메쉬-선경(mm)
공간율
- 망의 공간면적의 비율을 말합니다. Mesh라도 선경에 따라 공간율이 변한다
- 공간율(%)=(개목)² ÷(개목+선경)²x100
목(目)
- 국내에서 망눈을 표시하는 단위로서 목(目)은 1치(30.3m/m)안의 공간수를
말하며 통상 MESH와. 目은 1.2배 차이가 납니다
"(예)100MESH = 120目
스텐레스망의 용도
- 섬유화학산업 : 필터링
- 섬유산업 : 필터링 건조
- 제지산업 : 건조, 세척
- 식품, 제약산업 : 건조, 운반, 냉동 - 프린트, 스크린 산업 : 인쇄
- 자동차산업 : 에어백, 오일필터
- 기타 : 주방용품, 이어폰망, 스피크망, 건설용창호 등
스텐레스망 외 기타특수망 용도
특수재질
메쉬별 표준 제작사양
주용도
니켈(NIKEL)
10MESH~60MESH
열처리용외
모넬(monel)
8MESH~120MESH
화학기계, 열기관외
인코넬(inconel)
5MESH~40MESH
고열용외
텅스텐(tungsten)
40MESH~80MESH
고열용외
C-276
5MESH~10MESH
화학공업,내화학성외
금(GOLD), 백금(platinum)
5MESH~20MESH
장식용, 촉매용외
은(silver)
5MESH~20MESH
장식용외
타타늄(titanium)
12MESH~20MESH
고열용외
몰리브덴(molybdenum)
20MESH~50MESH
고열용외, 고압용외
듀플렉스(duplex)
6MESH~20MESH
내식성외

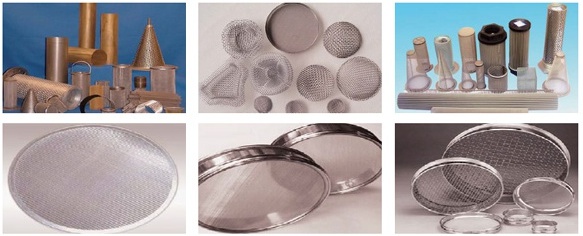

스텐레스망의 사용예
평직망
특징
: 종선과 횡선이 상호 상하 직각으로 교차하여 제직한다.
평직에 사용되는 선경은 이론상 공간목과 동일선상까지 제직이
가능하지만 제직시의 조직변화 등의 원인으로 공간목의 80%정도의 선경
사용이 적합하며 대체로 200MESH 이하의 망이 이에 해당되며 가장 많이
사용되는 직조법이다
용도
: 필터망, 이어폰망, 스피커망, 거름망등
재질
: SUS-204, 304, 316
MESH
선 경(mm)
공간(mm) Opening
공간율(%) Openarea
4
0.8
5.55
76%
0.9
5.45
74%
1.0
5.35
71%
1.2
5.15
66%
1.1
4.95
61%
1.6
4.75
56%
5
0.8
4.28
71%
0.9
4.18
68%
1.0
4.08
65%
1.2
3.88
58%
1.4
3.68
52%
6
0.6
3.63
74%
0.7
3.53
70%
0.8
3.43
66%
0.9
3.33
62%
1.0
3.23
58%
1.2
3.03
51%
7
0.6
3.03
70%
0.7
2.93
65%
0.8
2.83
61%
0.9
2.73
57%
8
0.5
2.68
71%
0.6
2.58
66%
0.7
2.48
61%
0.8
2.38
56%
0.9
2.28
51%
1.0
2.18
47%
1.2
1.97
37%
9
0.5
2.32
68%
0.6
2.22
62%
0.7
2.12
56%
0.8
2.02
51%
10
0.4
2.14
71%
0.5
2.04
65%
0.6
1.94
58%
0.7
1.84
52%
0.8
1.74
47%
0.9
1.64
42%
1.0
1.54
36%
12
0.4
1.72
66%
0.5
1.62
58%
0.6
1.52
51%
0.7
1.42
45%
0.8
1.32
39%
14
0.4
1.46
65%
0.5
1.36
57%
MESH
선 경(mm)
공간(mm) Opening
공간율(%) Openarea
14
0.6
1.21
45%
0.7
1.11
38%
16
0.29
1.30
67%
0.35
1.24
61%
0.40
1.19
56%
0.45
1.14
51%
0.5
1.09
47%
0.6
0.99
39%
18
0.29
1.12
63%
0.4
1.01
51%
0.45
0.96
46%
0.5
0.91
42%
20
0.29
0.98
60%
0.35
0.92
52%
0.4
0.87
47%
0.5
0.77
37%
24
0.18
0.88
69%
0.23
0.83
61%
0.29
0.77
53%
0.35
0.71
45%
0.4
0.66
39%
28
0.29
0.62
46%
30
0.23
0.62
53%
0.29
0.56
43%
0.35
0.50
34%
32
0.23
0.56
50%
0.29
0.50
40%
40
0.18
0.46
51%
0.2
0.44
47%
0.23
0.41
41%
0.25
0.39
37%
50
0.14
0.37
30%
0.18
0.33
45%
0.2
0.31
33%
0.23
0.39
37%
60
0.14
0.37
39%
0.18
0.33
31%
70
0.14
0.22
37%
80
0.12
0.20
30%
0.14
0.18
31%
100
0.41
0.15
37%
120
0.08
0.13
39%
150
0.065
0.10
38%
165
0.053
0.10
43%
180
0.053
0.09
39%
200
0.053
0.07
34%
능직망
특징
: 종선과 횡선이 서로 2선 이상 상하 교차하여 제직하는 직조 방식으로 평직보다는
굵은 선의 사용이 가능하다.
종선의 굴절각도가 작아 조직경화가 적어지는 이점이 있다.
용도
: 필터망, 원심분리기
MESH
선 경(mm)
공간(mm) Opening
공간율(%) Openarea
250
0.04
0.061
37%
300
0.04
0.044
28%
325
0.035
0.043
30%
350
0.035
0.038
27%
400
0.03
0.034
28%
500
0.025
0.026
26%
평첩직망
특징
: 평직의 한종류로 종선의 망목은 크게 횡선의 망목은 조밀하게
제직하는 것으로 평첩직은 여과탈수 원심분리기 등에 적합한 제작법이다
용도
: 필터망, 탈수기망, 원심분리기망
MESH(가로/세로)
선 경(mm)
OPEN AREA
12/64
0.62/0.42
270~290
14/80
0.5/0.3
220~240
24/110
0.38/0.27
115~125
30/160
0.23/0.18
95~100
42/200
0.18/0.14
70~75
50/250
0.14/0.11
60~63
능첩직망
특징
: 능직과 첩직의 결합망으로 횡선을 망의 앞, 뒤 양면으로 밀착 제직한 것으로 능직망의
2배의 밀도를 갖고 있으며 능첩직망은 가장 치밀하고 견고한 분리용 여과포에
사용되며 수천 MESH 제직이 가능하다
용도
: 필터망, 분리용 여과기등
MESH(가로/세로)
선 경(mm)
OPEN AREA
20/250
0.25/0.23
100~120
32/360
0.23/0.15
100~110
40/400
0.18/0.11
90~110
50/400
0.14/0.09
70~90
50/600
0.14/0.09
60~70
80/800
0.12/0.05
45~65
165/800
0.07/0.05
24~26
MESH (가로/세로)
선 경(mm)
OPEN AREA
120/1000
0.08/0.056
27~28
165/1450
0.07/0.04
16~18
270/2000
0.038/0.025
11~13
325/2300
0.035/0.025
8~9
325/2400
0.025/0.02
7~8
450/2750
0.025/0.02
6~7
510/3600
0.025/0.015
5~8
